Червячные редукторы типа Ч-80 представляют собой приводной механизм, с помощью которого изменяют значение крутящего момента вала двигателя и показатели угловых скоростей. Оборудование указанной серии приспособлены для эксплуатации в интенсивном режиме как при переменной, так и при постоянной нагрузке в течение продолжительного времени (до 24 часов в сутки), в том числе с периодическими остановками. Редукторы Ч-80 характеризуются высоким уровнем износостойкости и стабильной эффективностью работы при вращении валов в две стороны. В основном такие агрегаты применяют как комплектующий элемент в приводных системах машин.
Структура обозначения Ч-80-40-52-1-2-У2
|
Ч - тип редуктора;
80 - межосевое расстояние, мм;
40 - номинальное передаточное число;
52 - вариант сборки; |
1 - вариант расположения червячной пары;
2 - вариант крепления по расположению лап;
У2 - климатическое исполнение и категория размещения.
|

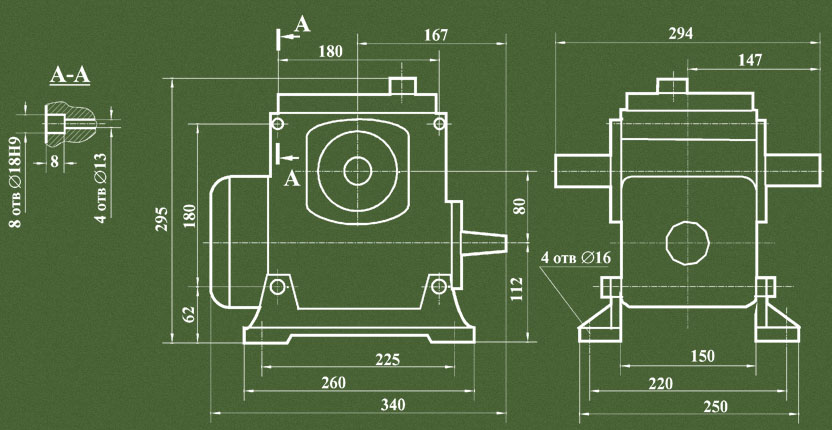

Габаритные размеры
Размеры входного вала

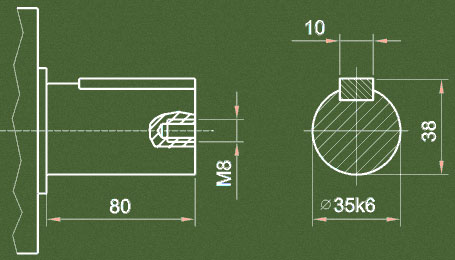

Размеры выходного вала
|

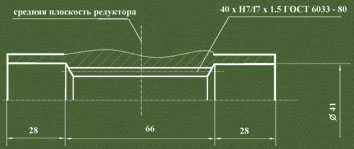

Размеры полого выходного вала
|

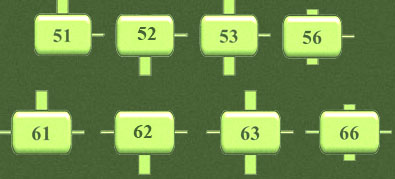

Схемы сборки редукторов Ч-80

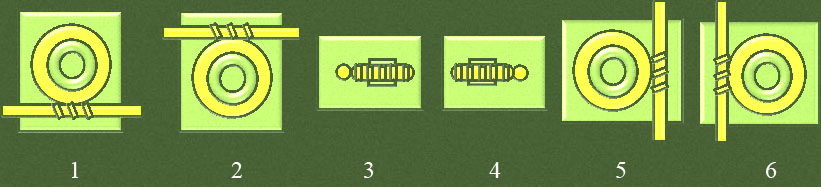

Варианты расположения червячной пары
1. К привалочной плоскости редуктора (без лап). Варианты крепления по расположению лап
|
Технические характеристики редукторов типа Ч-80
|
uном
|
Значения Мкр вых и КПД при nв, об/мин
|
Радиальная консольная нагрузка, Н
|
||||||
|
750
|
1000
|
1500
|
Входной
|
Выходной
|
||||
|
Мкр, Н·м
|
η
|
Мкр, Н·м
|
η
|
Мкр, Н·м
|
η
|
500
|
4000
|
|
|
8
|
280
|
0,89
|
250
|
0,90
|
212
|
0,91
|
||
|
10
|
250
|
0,88
|
224
|
0,89
|
190
|
0,90
|
||
|
12,5
|
250
|
0,86
|
230
|
0,87
|
195
|
0,89
|
||
|
16
|
280
|
0,83
|
250
|
0,85
|
218
|
0,86
|
||
|
20
|
243
|
0,79
|
224
|
0,81
|
195
|
0,84
|
||
|
25
|
243
|
0,78
|
224 '
|
0,79
|
195
|
0,83
|
||
|
31,5
|
300
|
0,72
|
280
|
0,75
|
260
|
0,78
|
||
|
40
|
230
|
0,67
|
218
|
0,71
|
195
|
0,73
|
||
|
50
|
243
|
0,65
|
230
|
0,66
|
206
|
0,71
|
||
|
63
|
224
|
0,60
|
212
|
0,62
|
190
|
0,64
|
||
|
80
|
200
|
0,55
|
190
|
0,58
|
175
|
0,61
|
||
Условия эксплуатации
- нагрузка постоянная и переменная, однонаправленная и реверсивная;
- работа с периодическими остановками или длительная (до 24 часов/сутки);
- разностороннее вращение валов;
- частота вращения входного вала в пределах 1800 об/мин;
- атмосфера типов I и II согласно ГОСТ 15150-69 при запыленности воздуха до 10 мг/м3;
- климатические исполнения в соответствии с ГОСТ 15150-6: У, Т для категорий размещения 1-3; климатические исполнения УХЛ и О для категорий размещения 4.
