Вентилятор ВКО

Узнать цены

Общие сведения:

низкого давления;
одностороннего всасывания;
назад загнутые лопатки.

Варианты изготовления:

общего назначения из углеродистой стали.

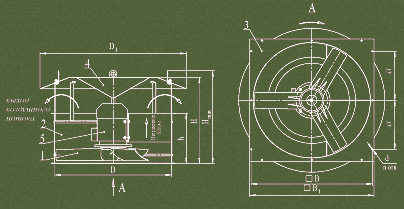

Вентиляторы ВКО4,0 и ВКО 8,0

Обозначения: 1. Колесо рабочее 2. Корпус 3. Основание 4. Колпак 5. Электродвигатель

Габаритные и присоединительные размеры

Вентилятор	Hmax	H	h	D	D₁	B	B₁	a	d	n
ВКО 4,0	460	410	250	400	550	-	500	-	-	-
ВКО 8,0	645	600	350	800	1000	830	850	341	9	12

Вентиляторы ВКО 5,0 и 6,3

Вентиляторы ВКО5,0 и 6,3

Обозначения: 1. Колесо рабочее 2. Корпус 3. Колпак 4. Электродвигатель

Вентилятор	H	h	h₁	d₁	D	D₁	D₂
ВКР-10,0	1365	650	300	1270	1272	1470	1510
ВКР-12,5	1505	790	370	1010	1522	1720	1760

Габаритные и присоединительные размеры

Вентилятор	H	h	D	D₁	D₂	D₂
ВКО 5,0	685	315	500	520	540	800
ВКО 6,3	750	375	630	660	680	1000

Основные технические данные

Вентилятор	Двигатель			Производ-ть, тыс.м³/час	Р, Па	m, не более, кг (без двигателя)
Вентилятор	Тип	N, кВт	n, об/мин	Производ-ть, тыс.м³/час	Р, Па	m, не более, кг (без двигателя)
ВКО-4,0	АИР56В4 АИР63А4 АИР63В4 АИР63В2 АИР71А2 АИР71В2	0,18 0,25 0,37 0,55 0,75 1,1	1500 1500 1500 3000 3000 3000	2,3 - 3,6 2,9 - 4,6 3,2 - 4,8 4,3 - 6,4 5,4 - 8,1 5,4 - 8,1	80 - 0 180 - 0 290 - 0 340 - 0 365 - 0 395 - 0	18,0
ВКО-5,0	АИР63В4 АИР71А4	0,37 0,55	1500 1500	4,5 - 6,4 4,9 - 6,7	135 - 0 180 - 0	24,0
ВКО-6,3	АИР71А6 АИР71В6 АИР71А4 АИР71В4 АИР80А4 АИР80В4	0,37 0,55 0,55 0,75 1,1 1,5	1000 1000 1500 1500 1500 1500	6,3 - 9,5 6,7 - 9,9 7,8 - 11,4 8,5 - 14,8 8,9 - 15,8 9,2 - 16,0	90 - 0 140 - 0 210 - 0 220 - 0 280 - 0 340 - 0	31,0
ВКО-8,0	АИР80А6 АИР80В6 АИР100S4 АИР100L4	0,75 1,1 3,0 4,0	1000 1000 1500 1500	13,5 - 18,5 14,0 - 20,5 15,5 - 25,0 16,7 - 30,5	125 - 0 155 - 0 320 - 0 360 - 0	43,0
ВКО-10,0	АИР160S4	15,0	1500	43,0 - 64,0	780 - 0	113,0

Назначение:

- Системы вытяжной вентиляции промышленных и общественных зданий. Устанавливаются на кровле. Предназначены, как правило, для работы без сети воздуховодов. При обеспечении оптимального режима работы, когда производительность больше минимальной, вентиляторы могут работать с сетью воздуховодов.
